VISTA-IPに関連には以下のトピックがあります。
- VISTA-IP総合(実験、議論、QA) https://sonotaco.jp/forum/viewtopic.php?t=6134
- VISTA-IP構築ガイドhttps://sonotaco.jp/forum/viewtopic.php?t=6135
- VISTA-IP資料集(カメラレポート、その他機材レポート、システム例) (本トピック)
----------------------------------------------------------------------------------------------------------------
本トピックはVISTA-IPシステム用機材やシステムの資料集です。コメント、QAはVISTA-IP総合トピックでお願いします。。
先頭のこの記事はインデックス(予定を含む)です。
Index
- カメラレポート
- - Tapo C325WB https://sonotaco.jp/forum/viewtopic.php?p=86968#86968
- - Tapo C320WS https://sonotaco.jp/forum/viewtopic.php?p=86969#86969 (非推奨コマ落ち)
- - Tapo C520WS https://sonotaco.jp/forum/viewtopic.php?p=87036#87036
- - Tapo C530WS https://sonotaco.jp/forum/viewtopic.php?p=87037#87037
- - Tapo C560WS https://sonotaco.jp/forum/viewtopic.php?p=86970#86970
- - IMX664+Hi3519DV500ボード https://sonotaco.jp/forum/viewtopic.php?p=87793#87793
- - IMX662+Hi3516CV610ボード https://sonotaco.jp/forum/viewtopic.php?p=88011#88011
- システム例
- - ミニPC観測システムhttps://sonotaco.jp/forum/viewtopic.php?p=87070#87070

VISTAでの利用に適したIPカメラは以下の仕様をもつものです。
1.rtspをサポートしている
2.高感度高解像度の撮像素子を使用しており、固定フレームレートで、できるだけフレームレートの高いもの
(低照度時に自動的にフレームレートが下がる機種は例えば25fps設定としても自動的に9fpsなどにフレームレートが低下することがあり、現状では速度と等級の測定が困難 )
3. 有線LANをサポートしている
4. 防水で太陽の直射下でも日除けなしで利用可能
5. NTPによる時刻校正機能をもつ(時刻をカメラでスーパーインポーズする場合)
添付は代表的なIP防犯カメラのリストです。いまだ殆どが未調査で他にも多数のカメラが存在します
屋外でのWifi 5GHz帯の使用は電波法に抵触する場合があるので注意してください。

SonotaCo · 日時: Tue Feb 17, 2026 10:15 am 記事の件名: Tapo C325WB

Tapo C325WB は以下の仕様のカラーQHDカメラでUFOCapture IP対応版での動作確認が済んでいます。
-----
センサー: 1/1.88 starlight
レンズ : 4.1mm F1.0
水平画角: 106度
防水/形状:IP66/box型
解像度 :2560x1440
フレームレート: 20fps
LAN :有線LAN/Wifi(2.4G),DHCP/固定IP指定可能
NTP :自動校正 NTPサーバー指定可能
電源 :ACアダプタ / POE
価格 :11,580yen @AJ 20260130
----
このカメラは防犯カメラとしては高感度の高級機種です。
夜間カラーで夜空が昼間のように明るく映り、カラー高解像度での流星観測が可能です(可能等級未測定)(低照度でIRモードに切り替えることができる仕様ですが、都市の夜空では切り替わらないようです)。
POE電源供給が可能なので、POEハブ等を用意すればLANケーブル1本で運用可能です。
UA4では6等級程度までの恒星がリンクできます。3.8等以上の恒星で明度が飽和しています。色ファクタbvfは0.0でOKです。
RTSP転送におけるディレイ(UFOCapture +msec指定値)は -900 (msec)程度で UFOCaptureのタイムスタンプとカメラの時刻がほぼ一致します。

SonotaCo · 2026-02-02 060229.png

Tapo C320WS は以下の仕様のQHDカメラでUFOCapture IP対応版での動作確認が済んでいます。 --> コマ落ちが確認されたため、推奨されなくなりました。
-----
センサー: 1/3.0 starlight
レンズ : 3.18mm F2
水平画角: 97度
防水/形状:IP66/box型
解像度 :2560x1440 QHD
フレームレート: 15fps
LAN :有線LAN/Wifi(2.4G),DHCP/固定IP指定可能
NTP :自動校正
電源 :ACアダプタ
価格 :5,986yen @AJ 20260130
----
このカメラはIR/カラー選択可能カメラで、カラーでの流星キャプチャも可能ですがカラーモードではIRモードに比べてキャプチャ数が数分の1程度に減るようです。
夜間はIRライトまたは白色ライトが点灯するため、そのままだと近距離の昆虫が多くキャプチャされます。テープ等によって光が漏れないように塞ぐ必要があります。
POE電源供給はできないので、ACアダプタでの電源供給が必要です。
UA4ではカラーモードでも4等級程度までの恒星がリンクできます。カラーモードでのbvfは0.0でOKです。
----
20260216: 日中の撮影で、このカメラだけコマ落ちが確認されたケースがあり、調査しましたが、十分な能力のPCでもコマ落ちすることから、この機種は推奨しないこととします。よく見るとサンプル1も2もコマ落ちしています。
2Kカメラとしてはより新しいV520WS(行灯型)の方がフレームレートも選択でき良いかもしれません。

SonotaCo · 日時: Tue Feb 17, 2026 12:53 pm 記事の件名: Tapo C560WS

Tapo C560WS は以下の仕様の4KカメラでUFOCapture IP対応版での動作確認が済んでいます。-> 低照度時フレームレートが自動的に 9fps程度まで低下し、固定できません。現在検討中ですが科学的分析用には利用が難かしい可能性があります)
-----
センサー: 1/2.7 starlight
レンズ : 4mm F1.8
水平画角: 88度
防水/形状:IP66/行灯卵型
解像度 :3840x2160 4K
フレームレート: 15/20/25fps (最大値として選択できますが、選択にかかわらず、低照度時には自動的に低下するので、固定フレームレートを想定した分析では使用できません)
LAN :有線LAN/Wifi(2.4G),DHCP/固定IP指定可能
NTP :自動校正
電源 :ACアダプタ
価格 :12,900yen @AJ 20260130
----
このカメラはIR/カラー選択可能な4Kカメラで、カラーでの流星キャプチャも可能ですがカラーモードではIRモードに比べてキャプチャ数が数分の1以下に減るようです。
夜間はIRライトまたは白色ライトが点灯するため、そのままだと近距離の昆虫が多くキャプチャされます。テープ等によって光が漏れないように塞ぐ必要があります。
POE電源供給はできないので、ACアダプタでの電源供給が必要です。
UA4ではカラーモードでも4等級程度までの恒星がリンクできます。カラーモードでのbvfは0.0でOKです。
カメラは吊り下げの行灯型ですが、架台を垂直に設置すれば地平から高仰角を視野に入れることができます。
電動パンチルト機能があり、専用アプリでスマホ等から方向調整できます。
RTSP転送におけるディレイ(UFOCapture +msec指定値)は -800 (msec)程度で UFOCaptureのタイムスタンプとカメラの時刻がほぼ一致します。

SonotaCo · 日時: Sun Feb 22, 2026 11:20 am 記事の件名: Tapo C520WS

Tapo C520WS は以下の仕様のQHDカメラでUFOCapture IP対応版での動作確認が済んでいます。
-----
センサー: 1/3.0 starlight
レンズ : 3.2mm F1.6
水平画角: 95度
防水/形状:IP66/行灯型
解像度 :2560x1440 QHD
フレームレート: 15/20/25fps (モノクロモードの試験では現在までの所25fps指定で゛夜間でもフレームレートの変化はありません)
LAN :有線LAN/Wifi(2.4G),DHCP/固定IP指定可能
NTP :自動校正
電源 :ACアダプタ
価格 :7418yen @AJ 20260130
----
このカメラはIR/カラー選択可能なQHDカメラで、夜空の背景はかなり明るく映り、カラーでの流星キャプチャも可能ですがカラーモードではIRモードに比べてキャプチャ数が数分の1以下に減るようです。
夜間はIRライトまたは白色ライトが点灯するため、そのままだと近距離の昆虫が多くキャプチャされます。テープ等によって光が漏れないように塞ぐ必要があります。
POE電源供給はできないので、ACアダプタでの電源供給が必要です。
UA4ではカラーモードでも4等級程度までの恒星がリンクできます。カラーモードでのbvfは0.0でOKです(確認中です)。
カメラは吊り下げの行灯型ですが、架台が2方向から選べ地平から高仰角を視野に入れることができます。
電動パンチルト機能があり、専用アプリでスマホ等から方向調整できます(微妙な方向は手動\変更が必要で、方向の固定が弱く時々動きそうです)。
RTSP転送におけるディレイ(UFOCapture +msec指定値)は -900 (msec)程度で UFOCaptureのタイムスタンプとカメラの時刻がほぼ一致します。

SonotaCo · 日時: Sun Feb 22, 2026 11:38 am 記事の件名: Tapo C530WS

Tapo C530WS は以下の仕様の自称 3KカメラでUFOCapture IP対応版での動作確認が済んでいます(低照度時フレームレートが12fps程度まで自動的に低下します)。
-----
センサー: 1/2.7 starlight
レンズ : 4.0mm F1.6
水平画角: 88度
防水/形状:IP66/行灯型
解像度 :2880x1620 3K
フレームレート: 15/20/25fps (最大値として選択できますが、選択にかかわらず、低照度時には自動的にフレームレートが低下するので、固定フレームレートを想定した分析では使用できません)
LAN :有線LAN/Wifi(2.4G),DHCP/固定IP指定可能
NTP :自動校正
電源 :ACアダプタ
価格 :9900yen @AJ 20260130 (価格は変動しています)
----
このカメラはIR/カラー選択可能な 3K ? カメラで、夜空の背景はかなり明るく映り、カラーでの流星キャプチャも可能ですがカラーモードではIRモードに比べてキャプチャ数が数分の1以下に減るようです。
夜間はIRライトまたは白色ライトが点灯するため、そのままだと近距離の昆虫が多くキャプチャされます。テープ等によって光が漏れないように塞ぐ必要があります。
POE電源供給はできないので、ACアダプタでの電源供給が必要です。
UA4ではカラーモードでも4等級程度までの恒星がリンクできます。カラーモードでのbvfは0.0でOKです。
カメラは吊り下げの行灯型ですが、架台が2方向から選べ地平から高仰角を視野に入れることができます。
電動パンチルト機能があり、専用アプリでスマホ等から方向調整できます(微妙な方向は手動\変更が必要で、方向の固定が弱く時々動きそうです)。
RTSP転送におけるディレイ(UFOCapture +msec指定値)は -800 (msec)程度で UFOCaptureのタイムスタンプとカメラの時刻がほぼ一致します。

SonotaCo

ミニPC1台で4カメラを接続するシステムの例です(1台のPCに接続可能なカメラ数は能力が十分な場合でも最高4台です)
表記の解像度/フレームレートで CPU負荷は40-60%で一応安定稼働しています。音声録音の有無で大きな負荷の差はなく、音声付きのaviファイルとして記録可能です。
現時点でコマ落ちはありませんが、これ以上負荷が増える場合にはより強力なCPUが必要です。
クリップ格納先にはDドライブのM2 2TBの内蔵SSDに全カメラ出力していますが、現在までの所(同時発生イベントが無かったため) コマ落ちはありませんでした。今後SSDの劣化や同時イベント対応のためSSDの分散/増設が必要かもしれません。
年間のクリップの蓄積はWindowsのワークグループによって接続される別PCの16TBHHDを転送先としてUA4で指定し、分析後にMoveClipsしています。
全体はインタネットにルーターを経由して接続されていますが、カメラのあるIPセグメントはNTP以外の外部との通信をパケットフィルタで禁止しています。
NTPはntp.nict.jpをPCとC325WBで指定しています。

(Tokyo8 ではカメラ評価のため、異なる4台のカメラを使っていますが、複数の同一カメラでも問題なく、それらを別方向に向けるのが普通です)

-----
図のfpsは典型値で、どのカメラも照度の低下とともにfpsは低下します。FOCaptureIPではfpsはクリップ毎に実測されます。
-----
カメラが実際に流星を観測している空域の広さは、カメラの画角と仰角により変化します。
下図は視野の一例で、Tokyo8の4カメラの20260327の設置とその高度100kmでの視野範囲です。これらのカメラではうまく配置すれば5または6カメラで全方向の観測が可能なようです。
ID, cam,fovh,az,ev
TK8_R2 C520WS 95.0, 92,2, 25.8
TK8_R3 C530WS 89.8, 160.5, 23.1
TK8_R4 C560WS 88.6, 180.1, 61.3
TK8_RZ C325WB 104.2, 290.3, 70.5
(Tokyo8では当面IPカメラはこれまでのモノクロの定常カメラと視野を重ねて、天頂と東から南の空をカラーで観測することにしました https://sonotaco.jp/forum/viewtopic.php?t=3530)

SonotaCo · 最終編集者 SonotaCo [ Mon May 18, 2026 10:29 am ], 編集回数 5 回

IMX664+Hi3519DV500ボードは以下の仕様のカラーQHD+カメラボードです。
-----
センサー: sony starvis2 IMX664 1/1.8"
DSP: Hisilicon Hi3519DV500
レンズ : 4mm F1.0 他
水平画角: 94.5度(4mm F1.0)
防水/形状:ボード(ハウジングが必要)
最大解像度 :2688x1520
最大フレームレート: 25fps
LAN :有線LAN,DHCP/固定IP指定可能
電源 :ACアダプタ / POE
価格 :19956yen @Aliex 20260303 (4mmレンズ、POEケーブル込み)
----
このカメラはハウジングへの組み込み、設定ツールの操作、rtspt 指定が必要ですが、
高感度センサーを搭載し、明度、シャープネス、最大ビットレートなどのの詳細設定が可能なため、流星観測に適しています。
適当な明度設定により、夜間カラーで25fps程度の高いフレームレートを維持できます。
POE電源供給が可能なので、POEハブ等を用意すればLANケーブル1本で運用可能です。

注意事項は以下です。
UFOCaptureIP V5.02以降で Source settingsダイアログに追加された "use RTSPT" チックボックスをONに設定してください(V5.01以前の場合は、Source settings で FILTER - FILE を指定し、"rtspt" で始まるURLを指定することにより動作させることができます)。
IRモードはありません。IRカットフィルターはM16レンズマウントに固定されており、IRで動かすためにはレンズマウントのIRカットガラスを物理的に取り外し(復旧不可)、画像設定でサチュレーションを0指定します。これにより画像はモノクロとなりますが、流星検出感度は向上します。

初期設定としては Hikvision製のSADPというツールでネットワーク内のボードを発見し、administrator パスワードを設定する作業が必要です。
一度パスワードを設定すれば、以降ブラウザ(chrome)で http://192.168.1.168 のようにボードのwebページにアクセスし、ユーザ名 admin と指定したパスワードでログインでき、以下などの詳細設定が可能になります。
- - IPアドレス
- - スーパーインポーズの有無と位置設定、文字サイズ(日時、フレームレート、ビットレート、任意テキストなど) (UFOCapture使用時は不要なので通常消去する)
- - 符号化方式(H264/H265など)と最大ビットレート設定
- - 明度、コントラスト、シャープネス、ホワイトバランス、スローシャッター禁止などの画像調整設定

現状で流星観測向きの推奨設定(調整中, 変更項目のみ、 []内はデフォルト値)

- Main Profile
- - ビデオコーディング H265 (ビットレート典型値は H264: 900kb, H265: 400Kb, H265+: 250Kb)
- - 解像度 2688*1520
- - ビットレートタイフ Variable Bit Rate (Constant Bit Rate 10000 Kbは不安定になる場合があった)
- - ビデオビットレート 10000 Kb (20000だとVariableBit Rateでも不安定になることがあった)
- - ビデオフレームレート 25
- - iフレーム間隔 25

- 画像基本パラメータ
- - 輝度[128] 128 (バックライト、ガンマ、DWDRデフォルト時は32程度)
- - シャープネス[128] -> 0
- - 対比(コントラスト)[128] 128
- - 飽和(サチュレーション) [128] 128
- - ガンマ :[20] -> 0
- - バックライト補正[64] -> 16 (暫定)

- 詳細パラメータ
- - 霞除去(アンチフォグ) オフ
- - スローシャッター: 禁止
- - 3Dノイズリダクション Close
- - DWDR 0

- 露出度/利益
- - 露出戦略 Low Light Priority
- - 自動露出時間 1/25

-----
メーカー関係者から、このボードのfpsを25fpsに強制固定可能なファームウェアというのを送って頂いています。興味のある方はご連絡ください。
-----
関連記事
https://sonotaco.jp/forum/viewtopic.php?p=87338#87338
https://sonotaco.jp/forum/viewtopic.php?p=87796#87796
https://sonotaco.jp/forum/viewtopic.php?p=87806#87806
https://sonotaco.jp/forum/viewtopic.php?p=87835#87835
https://sonotaco.jp/forum/viewtopic.php?p=88196#88196 (IMX664+6mmF0.95 IR)

SonotaCo · 日時: Fri May 08, 2026 7:23 am 記事の件名: IMX662+Hi3516CV610ボード

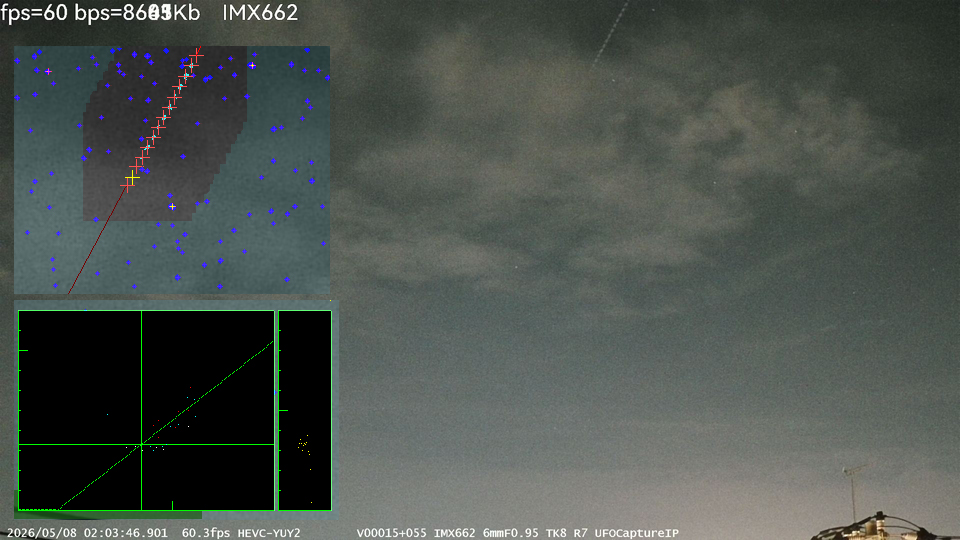

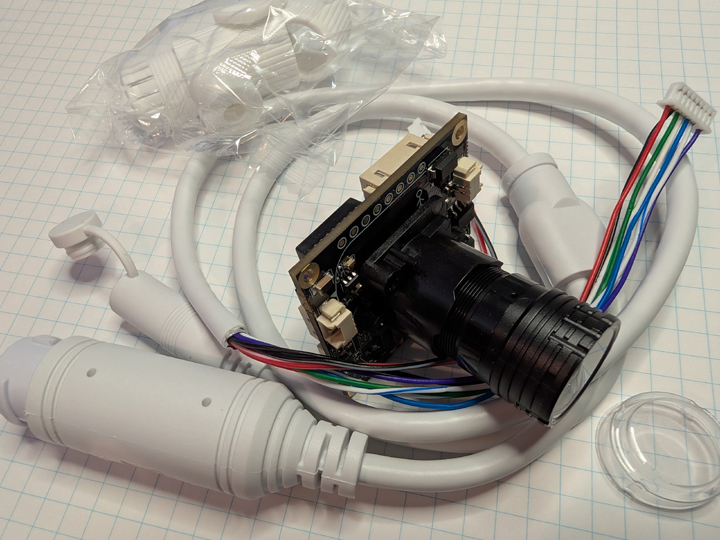

IMX662+Hi3516CV610ボードは以下の仕様のカラー FHD 60pのカメラボードです。M16マウントで任意のレンズを装着できます。UFOCaptureIPでの使用は IMX664ボードと同様のrtspt指定により安定して動作します。
----
センサー: sony starvis2 IMX662 1/2.8"
DSP: Hisilicon Hi3516CV610
レンズ : 4mm F0.95, 6mmF0.95 他

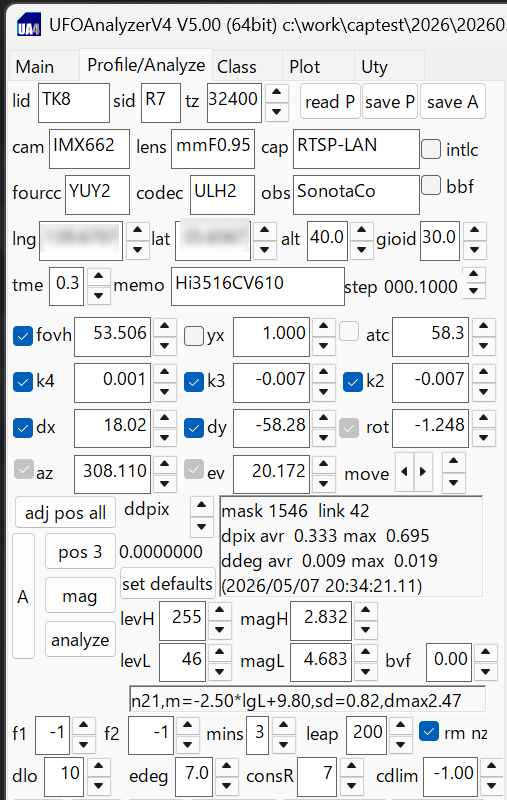

水平画角: 53.5度(6mm F0.95)
防水/形状:ボード(ハウジングが必要)
解像度 :1920x1080
最大フレームレート: 60fps
LAN :有線LAN,DHCP/固定IP指定可能
電源 :ACアダプタ / POE
価格 :9304yen @Aliex 202604 (6mmF0.95レンズ、POEケーブル込み)
----
このカメラはハウジングへの組み込み、設定ツールの操作、rtspt 指定が必要ですが、レンズ込みで1万円以下と安価で
高感度センサーを搭載し、60fpsと高いフレームレートで動作し、明度、シャープネス、最大ビットレートなどのの詳細設定が可能なため、流星観測に適しています。

POE電源供給が可能なので、POEハブ等を用意すればLANケーブル1本で運用可能です。

設定変更はIMX664ボードと同様で最初にSADPというツールでadministratorのパスワードだけ設定が必要です。その後は初期IPアドレスは192.168.1.168なので、
http://192.168.1.168 でchromeでアクセスすると設定ページに指定したパスワードログオンでき、IMX664ボードと同様の細かい設定ができました。推奨設定は以下のIMX664の記事を参照してください。
https://sonotaco.jp/forum/viewtopic.php?p=87793#87793
----
過熱による動作異常の問題があるようです。放熱対策すると良いと思いますが、ビットレートかfpsを下げると問題が緩和する可能性があるため、最大ビットレート設定については、4000kbps以下の設定が良いようです。
----
購入時既にActivateされていて、パスワードが不明な場合があり、販売店にと問い合わせた所、ボード上のピンをショートして工場出荷時の前提に戻す方法を教得えてくれましたが、"123456"を試せという話があり、試したら,うまく行きました。 Wink
